와류식 전기 동력계

와류식 전기 동력계(1) 　ＥＤＤＹ－ＣＵＲＲＥＮＴ　ＤＹＮＡＭＯＭＥＴＥＲ（１）
ESF-H1photo
リストマークＥＳＦ-H-Ｔｙｐｅ
  • 높은 정밀도
  • 높은 응답성
  • 높은 내구성
근년의 Engine 성능 향상에 대응하기
위하여 오랜 세월의 기술력과 엄선된
재료, 높은 정밀도의 가공 기술 및 조립 기술에 의해 제작되어 있습니다. 어떤
시험에도 좋습니다

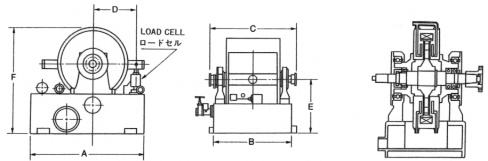

ＥＳＦ-H-형주요치수／ＥＳＦ-Ｈ-ＴＹＰＥ　Ｍａｉｎ　Ｄｉｍｅｎｓｉｏｎｓ
ESF-Pict1
Type Max.P.S. Max.KW Max.r.p.m A(m/m) B(m/m) C(m/m) D(m/m) E(m/m) F(m/m) Weight kg
ESF-H-30 30 22 10,000 670 400 450 286.5 350 550 300
ESF-H-60 60 45 10,000 670 430 500 358.1 350 600 360
ESF-H-100 100 75 10,000 775 580 570 358.1 450 900 400
ESF-H-150 150 110 10,000 775 580 570 358.1 450 900 450
ESF-H-200 200 150 10,000 1,050 600 620 477.5 450 900 600
ESF-H-300 300 220 10,000 1,100 660 800 358.1 500 900 650
ESF-H-400 400 300 10,000 1,100 700 850 477.5 500 900 900
ESF-H-600 600 440 10,000 1,150 850 910 477.5 600 900 1,200
ESF-H-800 800 600 10,000 1,400 1,020 1,020 596.8 750 1,150 2,400
ESF-H-1000 1,000 750 10,000 1,400 1,020 1,020 596.8 750 1,200 2,700

UP

와류식 전기 동력계(2） 　ＥＤＤＹ－ＣＵＲＲＥＮＴ　ＤＹＮＡＭＯＭＥＴＥＲ（２）
ESF-HS-Type2photo
リストマークＥＳＦ-HＳ-Ｔｙｐｅ
  • 높은 정밀도
  • 초고속
  • 높은 내구성

초고속의 Engine 또는 전동기등의 성능 시험용으로서 비틀림 진동계산등 모든
설계 기술을 구사해 개발된 초고속와류식 전기 동력계이며, 진동 규격 API-611, API-612를 충분히 만족시키는 제품입니다
ＥＳＦ-ＨＳ-형주요치수／ＥＳＦ-ＨＳ-ＴＹＰＥ　Ｍａｉｎ　Ｄｉｍｅｎｓｉｏｎｓ
Type Max.P.S. Max.KW Max.r.p.m A(m/m) B(m/m) C(m/m) D(m/m) E(m/m) F(m/m) Weight kg
ESF-HS-30 30 22 28,000 670 500 500 286.5 350 550 350
ESF-HS-60 60 45 25,000 670 530 530 358.1 350 600 400
ESF-HS-100 100 75 21,000 780 700 700 358.1 450 900 450
ESF-HS-150 150 110 21,000 780 700 700 358.1 450 900 500
ESF-HS-200 200 150 18,000 1,100 800 800 477.5 500 900 700
ESF-HS-400 400 300 15,000 1,100 850 850 477.5 500 900 1,000
ESF-HS-600 600 450 13,000 1,150 1,000 1,000 477.5 600 900 1,100
ESF-HS-800 800 600 13,000 1,400 1,100 1,100 596.8 750 1,150 2,500
ESF-HS-1000 1,000 750 13,000 1,400 1,100 1,100 596.8 750 1,200 2,700
ESF-HST-1000 1,000 750 15,000 1,400 1,730 1,540 477.5 700 1,100 2,700

UP

와류식 전기 동력계(3） 　ＥＤＤＹ－ＣＵＲＲＥＮＴ　ＤＹＮＡＭＯＭＥＴＥＲ（３）
ESF-Type3photo
リストマーク　ＥＳＦ-Ｔｙｐｅ
    •높은 정밀도
    •High Torque
    •높은 내구성

Rotor 형상은 원통TYPE입니다만, 충분한 설계 강도를 유지해, 관성Moment를 지극히 적게 하고 있습니다.선박용 Engine의 연구용으로서 연속 시험에 견딜 수 있는 높은 마력, High Torque용 대형 와류식
전기 동력계가 입니다.
ＥＳＦ형주요치수／ＥＳＦ　ＴＹＰＥ　Ｍａｉｎ　Ｄｉｍｅｎｓｉｏｎｓ
Type Max.P.S. Max.KW Max.r.p.m A(m/m) B(m/m) C(m/m) D(m/m) E(m/m) F(m/m) Weight kg
ESF-1 1 0.75 12,000 480 250 260 179.0 200 320 65
ESF-3 3 2.2 12,000 480 250 260 179.0 200 320 70
ESF-6 6 4.5 12,000 580 330 370 238.7 250 500 130
ESF-10 10 7.5 12,000 580 330 370 238.7 300 500 150
ESF-15 15 11 10,000 580 330 370 238.7 300 500 200
ESF-300 300 220 5,000 1,070 800 850 477.5 560 1,020 1,500
ESF-400 400 300 4,500 1,250 850 1,000 596.8 600 1,100 2,500
ESF-500 500 370 4,500 1,250 1,020 1,150 596.8 700 1,140 3,000
ESF-600 600 450 4,000 1,250 1,020 1,150 596.8 700 1,140 4,000
ESF-800 800 600 3,500 1,310 1,600 1,740 596.8 700 1,200 4,500
ESF-1000 1,000 750 3,000 1,310 1,600 1,740 596.8 700 1,200 5,000
ESF-2000 2,000 1,500 2,300 1,700 2,200 2,500 716.2 920 1,520 15,000
ESF-3000 3,000 2,200 1,900 1,600 2,000 2,300 716.2 900 1,470 10,000
ESF-4000 4,000 3,000 1,600 2,000 2,500 2,700 859.2 1,050 1,700 20,000

UP

각종 자동제어장치

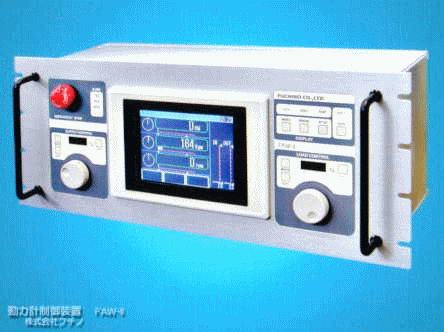

制　御　装　置　 Seigyosouchi
•동력계 제어장치
（수제 동력계·와류식 전기 동력계용)
•ENGINE THROTTLE 제어장치
•ENGINE 냉각수 온도제어장치
•ENGINE 유온 제어장치
•연료 온도 제어장치
•MULTI STEP 제어장치

설비품

  1. （１）　COOLING TOWER
  2. （２）　냉각수 펌프
  3. （３）　주물 정반
  4. （４）　ENGINE STAND
  5. （５）　제관품(용접 구조)
  6. 　
    문의해 주시면, 즉시 견적드리겠습니다.


컴퓨터 시스템

Engine 성능 시험에 Personal Computer를 처음으로 사용하여, 화면이나 프린트 출력 및 도면작성 Form을 자유롭게 변경할 수 있는 Multi Software의 사용 등 시험환경을 반드시 만족시켜 드릴 것을 확신합니다.
FFT Analyzer와의 Data 통신이나, 외부 Computer와의 통신 등, 풍부한 경험으로 부터 향후도
특수 시험 장치나 여러가지 제어 방법으로 대응하겠습니다.
リストマーク　컴퓨터 시스템　　／　ＣＯＭＰＵＴＥＲ　ＳＹＳＴＥＭ　Ｄｒａｗｉｎｇ　에 링크リンクボタン
